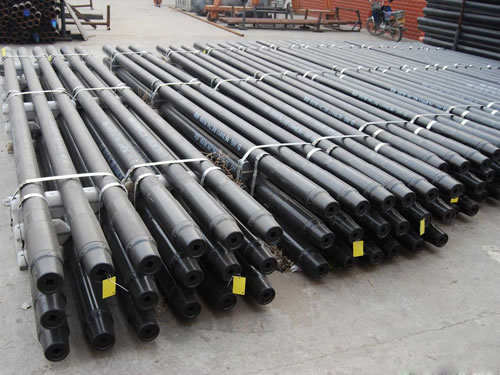

HDD حفر الأنابيب

الأفقي الأنابيب الحفر الموجه هووتستخدم لعبور الممرات المائية والطرق والنهج الشاطئ، المناطق المزدحمة،المناطق الحساسة بيئيا والمناطق التي أساليب أخرى هي أكثر تكلفة أوليس ممكن. يستخدم HDD أنبوب الحفر بدلا من التقنيات الأخرى لتوفيرأقل تعطيل حركة المرور، وانخفاض التكلفة، وتركيب أعمق أو أكثر، لا يمكن الوصولحفرة، وأوقات إنجاز أقصر، وقدرات الاتجاه، والبيئيةالسلامة.

المعلمات

OD الأنابيب الجسم	سمك الأنابيب الجسم	طول مربع الحفر	OD من دبوس ومربع	الصف الصلب HDD حفر الأنابيب	نوع الموضوع	تصنيف عزم الدوران (E-75)	تصنيف سحب (E-75)	أصغر دائرة نصف قطرها انحناء	الوزن
مم / في	مم	مم	مم		اكتب	N.m	KN	م	كجم
50 / 1.9 "	6.5	1500	53.5	E، X، G، S	BW	4000	180	40	13.5
50 / 1.9 "	6.5	2000	53.5	E، X، G، S	BW	4000	180	40	17
50 / 1.9 "	6.5	2500	53.5	E، X، G، S	BW	4000	180	40	20.5
50 / 1.9 "	6.5	3000	53.5	E، X، G، S	BW	4000	180	40	23.5
60 / 2-3 / 8 "	7	2000	68	E، X، G، S	BW	7000	250	50	23
60 / 2-3 / 8 "	7	2500	68	E، X، G، S	BW	7000	250	50	27.5
60 / 2-3 / 8 "	7	3000	68	E، X، G، S	BW	7000	250	50	32
60 / 2-3 / 8 "	7	4500	68	E، X، G، S	BW	7000	250	50	45.5
73 / 2-7 / 8 "	8	2000	78	E، X، G، S	NC23	11000	350	65	32.5
73 / 2-7 / 8 "	8	3000	78	E، X، G، S	NC23	11000	350	65	45
73 / 2-7 / 8 "	8	4000	78	E، X، G، S	NC23	11000	350	65	58
73 / 2-7 / 8 "	9	3000	88	E، X، G، S	NC26	11000	350	65	54
73 / 2-7 / 8 "	9	4500	88	E، X، G، S	NC26	11000	350	80	75
89 / 3-1 / 2 "	9.35	4500	92	E، X، G، S	92	20000	500	80	98
89 / 3-1 / 2 "	9.35	4500	97	E، X، G، S	97	20000	500	80	100
89 / 3-1 / 2 "	9.35	6000	97	E، X، G، S	97	20000	500	80	127.5
89 / 3-1 / 2 "	9.35	4500	105	E، X، G، S	NC31	20000	500	80	108
89 / 3-1 / 2 "	9.35	6000	105	E، X، G، S	NC31	20000	500	80	135.5
89 / 3-1 / 2 "	9.35	6000	123	E، X، G، S	NC38	20000	500	80	152
89 / 3-1 / 2 "	9.35	9600	123	E، X، G، S	NC38	20000	500	80	218
102/4 "	10	6000	123	E، X، G، S	NC38	30000	750	90	180
114.3 / 4-1 / 2 "	10	6000	127140	E، X، G، S	NC38، NC40	40000	1000	100	212
127/5 "	10	9600	168	E، X، G، S	NC50	70000	1500	120	344
139.7 / 5-1 / 2 "	11	9600	192	E، X، G، S	5 1/2 "FH	120000	3000	140	430

ملامح HDD حفر الأنابيب

1. نقل وضبط ضغط منجهاز الحفر لحفر بعض الشيء.
2. نقل عزم الدوران من جهاز الحفر لمثقاب أثناء الحفر.
3. عودة تكبير واسحب التوتر وعزم الدوران من جهاز الحفر عند وضع خطوط الأنابيب.
4. الدب الإجهاد المتوترة عند تفريغالمفصل الحفر، وأيضا دعم ذروة عزم الدوران عند لحظة الحفر.
5. نضع هزة وتحميل دفعة من فركمن مفصل وأداة حفر مع جدار الحفرة.
6. الدب الانحناء التعب التحميل عندمن حفر حفرة لدفع وسحب.
7. نقل متوسطة الضغط (السائل أوالغاز) إلى قاع الحفرة عندما حفر.
8. عندما نقل الإشارة فيالجزء السفلي من تجويف مع كابل، ويستمر كابل إشارة من المصممة خصيصاأنبوب الحفر.

تطبيق

يستخدم الأفقي أنبوب الحفر الموجهلتثبيت البنية التحتية، مثل الاتصالات وكابلات الكهرباءقنوات وخطوط المياه وخطوط الصرف الصحي وخطوط الغاز وخطوط النفط وخطوط الأنابيب المنتج،وأغلفة المعالجة البيئية.
