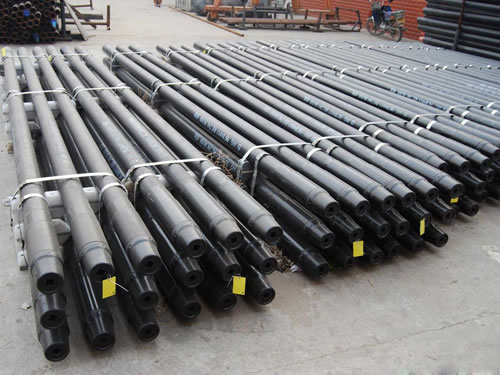

HDD tiges de forage

Tuyau de forage directionnel horizontal estutilisé pour les voies de passage, les routes, les approches de la rive, les zones congestionnées,les zones écologiquement sensibles, et les zones où d'autres méthodes sont plus coûteux oupas possible. Tiges de forage HDD est utilisé à la place d'autres techniques pour fournirmoins de perturbations du trafic, à moindre coût, l'installation plus profonde ou plus, pas d'accèsfosse, la réduction des temps d'achèvement, les capacités directionnelles et de l'environnementsécurité.

Paramètres

DO du corps de la canalisation	Epaisseur du corps de la canalisation	Longueur de la boîte de forage	DO du Pin et la boîte	Nuance d'acier des tiges de forage HDD	Type de filetage	Couple nominal (E-75)	Traction nominale (E-75)	Le plus petit rayon de courbure	Poids
mm / po	mm	mm	mm		Type	N.m	KN	m	KG
50 / 1,9 "	6.5	1500	53,5	E, X, G, S	BW	4000	180	40	13,5
50 / 1,9 "	6.5	2000	53,5	E, X, G, S	BW	4000	180	40	17
50 / 1,9 "	6.5	2500	53,5	E, X, G, S	BW	4000	180	40	20,5
50 / 1,9 "	6.5	3000	53,5	E, X, G, S	BW	4000	180	40	23,5
60 / 2-3 / 8 "	7	2000	68	E, X, G, S	BW	7000	250	50	23
60 / 2-3 / 8 "	7	2500	68	E, X, G, S	BW	7000	250	50	27,5
60 / 2-3 / 8 "	7	3000	68	E, X, G, S	BW	7000	250	50	32
60 / 2-3 / 8 "	7	4500	68	E, X, G, S	BW	7000	250	50	45,5
73 / 2-7 / 8 "	8	2000	78	E, X, G, S	NC23	11000	350	65	32,5
73 / 2-7 / 8 "	8	3000	78	E, X, G, S	NC23	11000	350	65	45
73 / 2-7 / 8 "	8	4000	78	E, X, G, S	NC23	11000	350	65	58
73 / 2-7 / 8 "	9	3000	88	E, X, G, S	NC26	11000	350	65	54
73 / 2-7 / 8 "	9	4500	88	E, X, G, S	NC26	11000	350	80	75
89 / 3-1 / 2 "	9.35	4500	92	E, X, G, S	92	20000	500	80	98
89 / 3-1 / 2 "	9.35	4500	97	E, X, G, S	97	20000	500	80	100
89 / 3-1 / 2 "	9.35	6000	97	E, X, G, S	97	20000	500	80	127,5
89 / 3-1 / 2 "	9.35	4500	105	E, X, G, S	NC31	20000	500	80	108
89 / 3-1 / 2 "	9.35	6000	105	E, X, G, S	NC31	20000	500	80	135,5
89 / 3-1 / 2 "	9.35	6000	123	E, X, G, S	NC38	20000	500	80	152
89 / 3-1 / 2 "	9.35	9600	123	E, X, G, S	NC38	20000	500	80	218
102/4 "	10	6000	123	E, X, G, S	NC38	30000	750	90	180
114,3 / 4-1 / 2 "	10	6000	127140	E, X, G, S	NC38, NC40	40000	1000	100	212
127/5 "	10	9600	168	E, X, G, S	NC50	70000	1500	120	344
139,7 / 5-1 / 2 "	11	9600	192	E, X, G, S	5 1/2 "FH	120000	3000	140	430

Caractéristiques de tiges de forage HDD

1. Transfert et ajuster la pression à partir deforeuse pour forer bit.
2. Transférez le couple de foreuse àforet pendant le forage.
3. Retour agrandir et faites glisser la tension etcouple de foreuse lors de la pose de pipelines.
4. Ours la contrainte de tension lorsque déchargementl'articulation de forage, et de soutenir également le couple de pointe quand le moment de forage.
5. Gardez la secousse et la charge d'impulsion à partir de RUBet l'articulation de l'outil de forage avec la paroi du trou.
6. Ours la fatigue Chargement flexion lorsquele trou de forage est Push-and-pull.
7. Transporter le fluide sous pression (liquide ougaz) au fond du trou de forage lors de.
8. Lorsque la transmission du signal dans lefond de l'alésage avec câble, câble de signal continuer par un spécialement conçutiges de forage.

Application

Tuyau de forage directionnel horizontal est utilisépour l'installation d'infrastructures, tels que les télécommunications et le câble d'alimentationconduits, canalisations d'eau, les égouts, les conduites de gaz, lignes de pétrole, les pipelines de produits,et les boîtiers d'assainissement environnemental.
