XY-2B

La description

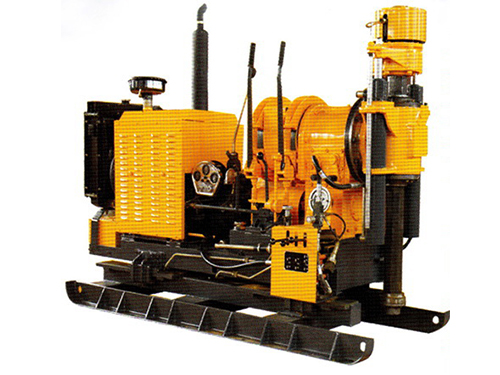

La plate-forme de forage de base XY-2B est une plate-forme de forage verticale, qui peut être équipée d'un moteur diesel ou d'un moteur électrique. La plate-forme est principalement utilisée pour les dépôts solides de forage au diamant, le forage au carbure, le forage d'exploration géologique d'ingénierie et le forage à perçage.

Paramètres de la plateforme de forage de base XY-2B

Contenu		Paramètre	Contenu	Paramètre
Percer			Hisser
Profondeur de forage		Φ76mm 300m	Rising Speed	0,64, 1,33, 2,44 (m / s)
		Φ219mm 150m	Max. Capacité de levage	25KN
		Φ500mm 50m	Wire Rope Dia.	15mm
Diamètre de la tige de forage.		50, 60mm	Drum Dia.	200mm
Angle		90º ~ 70º	Diamètre de la roue de frein.	350 mm
Dimensions (L × L × H)		2500 × 1100 × 1700 (mm)	Bande de frein	74mm
Poids	Avec moteur diesel	1550 kg	La pompe à huile
	Avec moteur électrique	1450 kg	maquette	CB-25
Tête pivotante de l'équipement de forage de base			Déplacement assigné	40L / min
Vitesse positive de broche		70, 146, 179, 267, 370, 450, 677, 1145 (r / min)	Pression nominale	8MPa
Virage inversé de la broche		62, 157 (r / min)	Puissance (moteur diesel ou moteur électrique)
Course sur l'alimentation de la broche		550mm	Modèle (moteur diesel)	N485Q
Capacité de levage de la broche max.		68KN	Puissance nominale	24,6kW
Capacité d'alimentation de la broche		46KN	Vitesse nominale	1800r / min
Max. Couple de travail		2550Nm	Modèle (moteur électrique)	Y180L-4
Dispositif de déplacement si la plate-forme de forage de base			Puissance nominale	22kW
Accident vasculaire cérébral		420mm	Vitesse nominale	1450r / min

Caractéristiques de Core Drill Equipment

1. Structure de transmission mécanique compacte, légère, broche verticale pour grand diamètre de trou traversant avec Kelly hexagonale, transmission de couple assurée.
2. Vitesse de rotation plus élevée et portée rationnelle, adaptable pour le forage avec un foret à diamant de petit diamètre ou un foret de carbure de grand diamètre et d'autres forages de forage d'ingénierie.
3. Pendant le processus d'alimentation hydraulique contrôlée, la pression et la vitesse d'alimentation peuvent être régulées pour répondre aux exigences des différents forages de strate.
