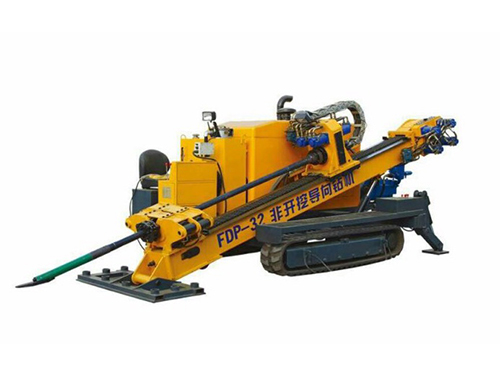

FDP-32

Descripción

La plataforma de perforación de FDP-32 HDD es una máquina aburrida direccional hidráulica llena automotora con las correas de la correa de arrastre de goma, la estructura avanzada y compacta, la eficacia alta y la baja temperature.
del aceite Todos los componentes hidráulicos principales son seleccionados y adoptados de productos famosos como equipo auxiliar. Con el mástil móvil, la plataforma de perforación direccional sin zanja se garantiza para perforar dentro del alcance completo del ángulo, manteniendo la buena estabilidad con la estructura agraciada.

Parámetros de la máquina de taladrado direccional horizontal

FDP-32 HDD de perforación
Potencia del Motor	Deutz 145kW (195HP)	Bomba de lodo de la plataforma de perforación direccional sin zanja FDP-32
Max. Capacidad de empuje	320KN (71936 lbf)	Especificación	BW-320
Max. Capacidad de tiro	320KN (71936 lbf)	Max. Descarga	320 l / min (85 galones / min)
Par nominal	13000 N · M (9581 lbf · ft)	Presión máxima	10 MPa (1450 psi)
RPM de husillo hueco	Menor 0 ~ 48r / min	Sistema de proceso de barro de plataforma de perforación direccional sin zanja FDP-32
	Alto 0 ~ 96r / min	Datos del motor	4kW (5.4HP) motor de gasolina
Curso de alimentación	3300 mm (130 pulgadas)	Parámetro de bomba	30 M
Diámetro del orificio guía	Ф130 mm (5,12 pulgadas)	Capacidad de procesamiento del lodo	6 M
Ángulo de perforación	0 ° ~ 20 °	Tanque de lodo	2M
Presión del sistema hidráulico	20 MPa (2901 psi)	Herramientas de perforación y sistema auxiliar de perforación direccional sin zanja FDP-32
Velocidad de desplazamiento de la plataforma de perforación HDD	2 ~ 2,6 km / h (6560 ~ 8528 pies / h)	Especificación de Rod	Ф73 × 3000mm (Ф2.87 × 118 pulgadas)
Estructural	Integrado con rastra de goma y bomba de lodo	Guía de bits	Ф130 mm (5,12 pulgadas)
Dimensión (L × W × H)	5820 × 2250 × 2400 mm (229 × 89 x 94,5 pulgadas)	Escariador	Ф325, Ф400, Ф500, Ф600, Ф720, Ф830 (Ф12.8, Ф15.7, Ф19.7, Ф23.6, Ф28.3, Ф32.7 pulgadas)
Peso	8400 kg (18522 lb)
