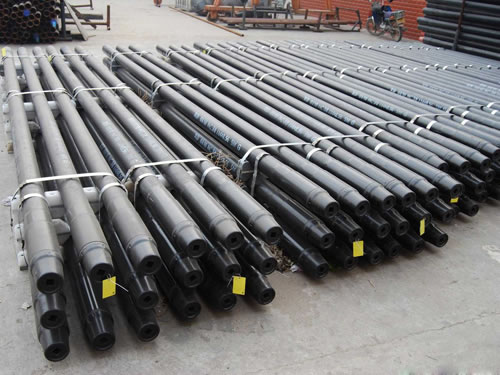

HDD Tubo de perforación

Tubería de perforación direccional horizontal esutilizado para los cursos de agua de cruce, carreteras, enfoques orilla, áreas congestionadas,áreas ecológicamente sensibles y áreas donde otros métodos son más costosos oimposible. Tubería de perforación HDD se utiliza en lugar de otras técnicas para proporcionarmenos interrupciones del tráfico, menor costo, la instalación más profunda o más, sin accesohoyo, plazos de ejecución más cortos, las capacidades de dirección y del medio ambientela seguridad.

Parámetros

DO del cuerpo de la tubería	Espesor de cuerpo de la tubería	Longitud de la caja de taladro	DO de Pin y caja	Grado de acero de HDD Tubo de perforación	Tipo de rosca	Par nominal (E-75)	Tracción nominal (E-75)	El radio de curvatura más pequeño	Peso
mm / in	mm	mm	mm		Escribe	N.m	KN	m	KG
50 / 1.9 "	sesenta y cinco	1500	53.5	E, X, G, S	BW	4000	180	40	13.5
50 / 1.9 "	sesenta y cinco	2000	53.5	E, X, G, S	BW	4000	180	40	17
50 / 1.9 "	sesenta y cinco	2500	53.5	E, X, G, S	BW	4000	180	40	20.5
50 / 1.9 "	sesenta y cinco	3000	53.5	E, X, G, S	BW	4000	180	40	23.5
60 / 2-3 / 8 "	7	2000	68	E, X, G, S	BW	7000	250	50	23
60 / 2-3 / 8 "	7	2500	68	E, X, G, S	BW	7000	250	50	27.5
60 / 2-3 / 8 "	7	3000	68	E, X, G, S	BW	7000	250	50	32
60 / 2-3 / 8 "	7	4500	68	E, X, G, S	BW	7000	250	50	45.5
73 / 2-7 / 8 "	8	2000	78	E, X, G, S	NC23	11000	350	sesenta y cinco	32.5
73 / 2-7 / 8 "	8	3000	78	E, X, G, S	NC23	11000	350	sesenta y cinco	45
73 / 2-7 / 8 "	8	4000	78	E, X, G, S	NC23	11000	350	sesenta y cinco	58
73 / 2-7 / 8 "	9	3000	88	E, X, G, S	NC26	11000	350	sesenta y cinco	54
73 / 2-7 / 8 "	9	4500	88	E, X, G, S	NC26	11000	350	80	75
89 / 3-1 / 2 "	9.35	4500	92	E, X, G, S	92	20000	500	80	98
89 / 3-1 / 2 "	9.35	4500	97	E, X, G, S	97	20000	500	80	100
89 / 3-1 / 2 "	9.35	6000	97	E, X, G, S	97	20000	500	80	127.5
89 / 3-1 / 2 "	9.35	4500	105	E, X, G, S	NC31	20000	500	80	108
89 / 3-1 / 2 "	9.35	6000	105	E, X, G, S	NC31	20000	500	80	135.5
89 / 3-1 / 2 "	9.35	6000	123	E, X, G, S	NC38	20000	500	80	152
89 / 3-1 / 2 "	9.35	9600	123	E, X, G, S	NC38	20000	500	80	218
102/4 "	10	6000	123	E, X, G, S	NC38	30000	750	90	180
114.3 / 4-1 / 2 "	10	6000	127.140	E, X, G, S	NC38, NC40	40000	1000	100	212
127/5 "	10	9600	168	E, X, G, S	NC50	70000	1500	120	344
139.7 / 5-1 / 2 "	11	9600	192	E, X, G, S	5 1/2 "FH	120000	3000	140	430

Características de HDD Tubo de perforación

1. Transferencia y el ajuste de la presión deequipo de perforación para perforar bits.
2. Transferir el par del equipo de perforación abroca durante la perforación.
3. Volver ampliar y arrastre la tensión ypar del equipo de perforación al colocar tuberías.
4. Oso del estrés tensional cuando descargala articulación de perforación, así como apoyar el par máximo cuando el momento de la perforación.
5. Tenga el batido y la carga de impulso de frotarde la articulación y la herramienta de perforación con la pared del agujero.
6. Oso de la carga de fatiga de flexión cuandola perforación es empujar-y-tirar.
7. Transporte el medio de presión (líquido ogas) a la parte inferior del agujero al taladrar.
8. Cuando la transmisión de la señal en elfondo del taladro con cable, cable de señal de continuar por un diseño especialtubería de perforación.

Solicitud

Se utiliza tubería de perforación direccional horizontalpara la instalación de infraestructura, como las telecomunicaciones y cable de alimentaciónconductos, líneas de agua, líneas de alcantarillado, líneas de gas, líneas de aceite, tuberías de productos,y las cubiertas de remediación ambiental.
