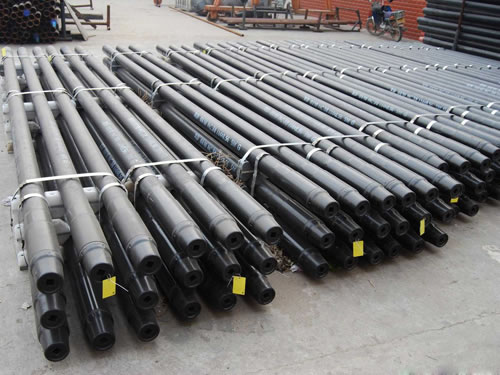

HDD Tubo de Perfuração

Tubo de perfuração direcional horizontal éusado para as vias navegáveis ​​de passagem, estradas, abordagens costa, áreas congestionadas,áreas ambientalmente sensíveis e áreas onde outros métodos são mais caros ounão é possivel. HDD tubo de perfuração é utilizada em vez de outras técnicas para fornecermenos interrupções de tráfego, menor custo, a instalação mais profunda ou mais, sem acessopit, tempos mais curtos de conclusão, capacidades direcionais, e ambientalsegurança.

Parâmetros

OD do Corpo de tubulação	Espessura do Corpo de tubulação	Comprimento da caixa de broca	OD de Pin e caixa	Grade de aço da tubulação de broca HDD	Tipo de rosca	Torque nominal (E-75)	Classificado tração (E-75)	O menor raio de curvatura	Peso
mm / in	mm	mm	mm		Tipo	N.m	KN	m	KG
50 / 1.9 "	6.5	1500	53,5	E, X, L, S	BW	4000	180	40	13,5
50 / 1.9 "	6.5	2000	53,5	E, X, L, S	BW	4000	180	40	17
50 / 1.9 "	6.5	2500	53,5	E, X, L, S	BW	4000	180	40	20,5
50 / 1.9 "	6.5	3000	53,5	E, X, L, S	BW	4000	180	40	23,5
60 / 2-3 / 8 "	7	2000	68	E, X, L, S	BW	7000	250	50	23
60 / 2-3 / 8 "	7	2500	68	E, X, L, S	BW	7000	250	50	27,5
60 / 2-3 / 8 "	7	3000	68	E, X, L, S	BW	7000	250	50	32
60 / 2-3 / 8 "	7	4500	68	E, X, L, S	BW	7000	250	50	45,5
73 / 2-7 / 8 "	8	2000	78	E, X, L, S	NC23	11000	350	65	32,5
73 / 2-7 / 8 "	8	3000	78	E, X, L, S	NC23	11000	350	65	45
73 / 2-7 / 8 "	8	4000	78	E, X, L, S	NC23	11000	350	65	58
73 / 2-7 / 8 "	9	3000	88	E, X, L, S	NC26	11000	350	65	54
73 / 2-7 / 8 "	9	4500	88	E, X, L, S	NC26	11000	350	80	75
89 / 3-1 / 2 "	9.35	4500	92	E, X, L, S	92	20000	500	80	98
89 / 3-1 / 2 "	9.35	4500	97	E, X, L, S	97	20000	500	80	100
89 / 3-1 / 2 "	9.35	6000	97	E, X, L, S	97	20000	500	80	127,5
89 / 3-1 / 2 "	9.35	4500	105	E, X, L, S	NC31	20000	500	80	108
89 / 3-1 / 2 "	9.35	6000	105	E, X, L, S	NC31	20000	500	80	135,5
89 / 3-1 / 2 "	9.35	6000	123	E, X, L, S	NC38	20000	500	80	152
89 / 3-1 / 2 "	9.35	9600	123	E, X, L, S	NC38	20000	500	80	218
102/4 "	10	6000	123	E, X, L, S	NC38	30000	750	90	180
114,3 / 4-1 / 2 "	10	6000	127.140	E, X, L, S	NC38, NC40	40000	1000	100	212
127/5 "	10	9600	168	E, X, L, S	NC50	70000	1500	120	344
139,7 / 5-1 / 2 "	11	9600	192	E, X, L, S	5 1/2 "FH	120000	3000	140	430

Características do HDD Tubo de Perfuração

1. Transferência e ajustar a pressão a partir deequipamento de broca para perfurar bit.
2. Transfira o torque de perfuratriz parabroca durante a perfuração.
3. Voltar ampliar e arraste a tensão ebinário de sonda de perfuração ao colocar pipelines.
4. Tenha o estresse tensional quando descarregamentoa articulação broca, e também apoiar o pico de torque quando o momento da perfuração.
5. Tenha o shake e carga de impulso de esfregarda articulação e a ferramenta de perfuração com a parede do furo.
6. urso a carga de fadiga de flexão quandoo furo de broca é empurrar-puxar e.
7. Transporte a média pressão (líquido ougás) para o fundo do furo, quando a perfuração.
8. Quando a transmissão do sinal nofundo do furo com cabo, cabo de sinal continuará por um especialmente projetadotubo de perfuração.

Aplicação

Tubo de perfuração direcional horizontal é usadapara a instalação de infra-estrutura, tais como telecomunicações e cabo de alimentaçãocondutas, linhas de água, linhas de esgoto, linhas de gás, tubulações de óleo, dutos de produtos,e carcaças de remediação ambiental.
