XY-1A

Descrição

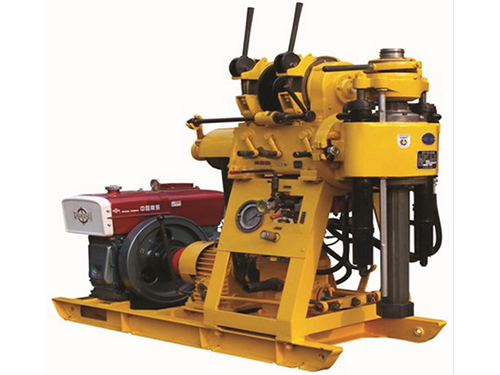

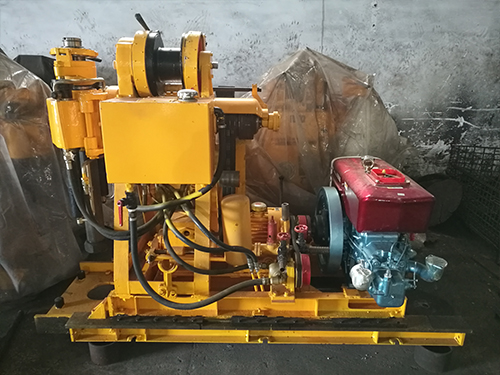

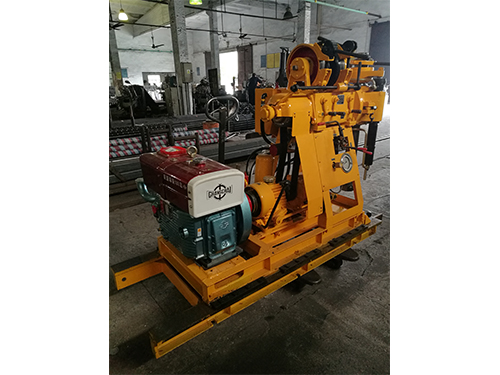

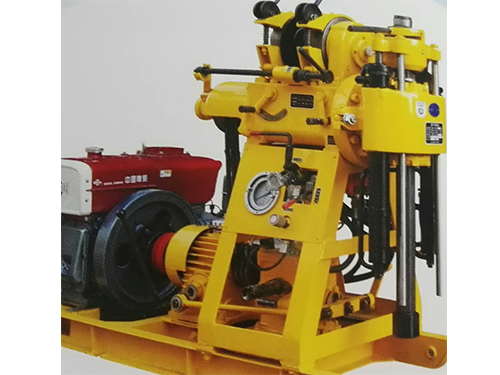

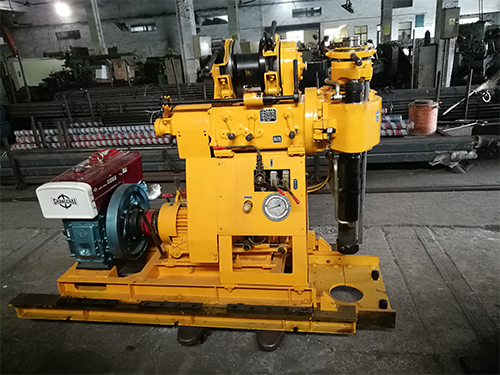

A máquina de perfuração do núcleo de XY-1A é um equipamento de perfuração do núcleo da luz tipo na alta velocidade com alimentação hidráulica. XY-1A (YJ), XY-1A-4 e XY-1A-4 (YJ) são desenhados com base em XY-1A.

Parâmetros de XY-1A Core Drilling Rig

Conteúdo	Parâmetro	Conteúdo	Parâmetro
Broca		Guindaste
Profundidade de perfuração	100, 180m	Máx. Capacidade de elevação (cabo simples)	15KN
Diâmetro do furo inicial.	150mm	Velocidade rotativa de elevação	36, 76, 121r / min
Diâmetro do furo final.	75, 46mm	Hoisting Drum Linear Velocity (2 Níveis)	10, 20, 44, 88 m / min
Diâmetro da barra de broca.	42, 43mm	Drum Dia.	140mm
Ângulo de alcance	90º ~ 75º	Diâmetro da corda.	9,3 mm
Dimensões (L × W × H)	1620 × 970 × 1560 (mm)	Capacidade de cabo de arame	35m
Peso (sem unidade de alimentação)	620kg	Freio Dia.	252mm
Acidente vascular encefálico	350mm	Correia de freio	50mm
Cabeça giratória da máquina de perfuração do núcleo		Bomba de óleo
Velocidade do eixo (5 velocidades)	140, 295, 470, 790, 1010 (r / min)	Modelo	YBC-12/125
Curso do eixo	450mm	Pressão nominal	12,5 MPa
Eixo Puxar para baixo máx.	15KN	Deslocamento	8 ml / r
Capacidade de levantamento do fuso máx.	25KN	Velocidade nominal	800 ~ 2500r / min
Velocidade de deslocamento para cima do eixo vertical de marcha lenta	3m / min	Potência (Motor Diesel ou Motor)
Velocidade de deslocamento para baixo do eixo vertical de marcha lenta	4m / min	Modelo (Motor Diesel)	ZS1100
		Potência nominal	12.1kW
		Velocidade nominal	2200r / min
		Modelo (Motor)	Y160M-4
		Potência nominal	11kW

Características

Dispositivo de alimentação hidráulico 1.With, eficiência elevada da perfuração, força de trabalho reduzida.
O equipamento 2.The é equipado com um mecanismo esférico superior da terra arrendada da maxila e Kelly hexagonal, que possa ser substituído sem parada programada, eficiência elevada, cofre forte e de confiança.
3. Um medidor de pressão do fundo do furo é montado indicando a pressão a fim controlar o status dentro do furo.
Estrutura 4.Compact, volume pequeno, leve, detachability elevado, transporte fácil e apropriado para as operações em planícies ou em áreas da montanha.
