HYDX-5A

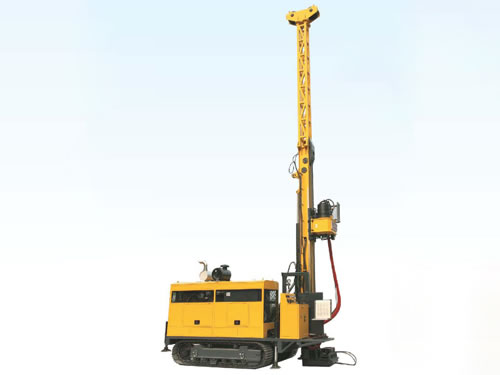

O núcleo perfuratriz hidráulica podia mover-se com rastreador. O mastro é levantado e abaixado com cilindro do óleo e édobrável. É fácil para o transporte e localizado com apoios terrestres. Zhedong Geológico Equipment Co., Ltd. foi fundada na década de 1960,que se dedica ao processamento, fabricação e vendauma vasta gama de equipamentos de perfuração do núcleo. Exceto com ampla experiênciana plataforma de perfuração hidráulico do núcleo, que oferececonselhos práticos e eficazes em matéria de equipamentos de perfuração do núcleo para os clientes.

Parâmetros de Broca Equipamento hidráulico do núcleo

Modelo		HYDX-5AHydraulic Núcleo Broca
Motor a gasóleo	Modelo	Cummins  6CTA8.3-C195
	Poder	145kW
	Rapidez	1900rpm
Parâmetro fundamental da capacidade de perfuração	BQ	1500m
	NQ	1300m
	HQ	1000m
	PQ	680m
Rotator Capacidade de hidráulico Core Broca	RPM	Dois turnos / Stepless 0-1145rpm
	Max. Torque	4650N.m
	Retenção Diâmetro	121   mm
	Max. Capacidade de levantamento do eixo	150 kN,
	Max. Alimentação de Energia	75kN
Capacidade de grua principal	Elevar-alimentação (único fio)	77kN
	Diâmetro do fio de aço	18 mm
	Steel Wire Comprimento	60 m
Capacidade de fio de aço talha	Elevar-alimentação (único fio)	12kN (tambor nua)
	Diâmetro do fio de aço	6 mm
	Steel Wire Comprimento	1500 m
Mastro de Hidráulica  Equipamento de broca do núcleo	Mastro Altura	12 m
	Mast Ajustar Ângulo	0 a 90 °
	Ângulo de perfuração	45 a 90 °
	Curso de alimentação	3800   mm
	Desvio do Curso	1100   mm
De outros	Peso	12500   kg
	Dimensões (L × W × H)	6250 × 2220 × 2500 milímetros
	Way transporte	Crawler
Mud modelo de bomba		BW-250
Âmbito de aperto		55,5 mm to117.5

Características

1. A bomba hidráulica série triplo, ovale principal eo motor estão todos selecionados e equipado com o famoso internacionalOs produtos da marca.
2. A rotação do eixo é conduzida peladois motores de circuito fechado de loop com alta eficiência de operação e grande torque.
3. O rotor é alimentado e conduzido com umo sistema de ligação do cilindro do eixo e com a corrente de óleo. O sistema tem a função de,Se a haste de êmbolo do cilindro de óleo em movimento é determinada distância, o eixomovendo-se dobraria a distância.
4. O núcleo hidráulicoequipamento de broca podia mover-se com rastreador. O mastro é levantado e abaixadocom cilindro de óleo e é dobrável. É fácil para o transporte e localizadocom suportes no solo.
5. Um controle sensível a carga é aplicada parao sistema hidráulico do equipamento da broca. É equipado com um top operacionalplataforma e uma plataforma operacional com um buraco para o eixo de perfuração.
6. As plataformas de perfuração também estão equipados comguia de centragem na sua parte superior e guia na sua parte inferior. A hidráulicabraçadeira é adotado na posição do furo de perfuração.
7. Há três tipos de globalestrutura: automotora rastreador, pneus e plataforma.
