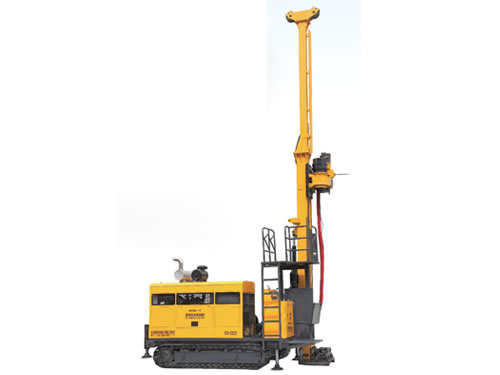

HYDX-4

HYDX-4 completa plataforma hidráulica de perfuração do núcleo podetomar o lugar de produtos importados e ser aplicado nas áreas de geologia,metalurgia, minas de carvão, petróleo, gás natural e água subterrâneaexploração. Zhedong Geológico Equipment Co., Ltd. foi fundada na década de 1960,que se dedica ao processamento, fabricação e vendauma vasta gama de máquinas de perfuração do núcleo. Exceto com ampla experiênciaem pleno núcleo de perfuração hidráulica,ele oferece conselhos práticos e eficazes em matéria de equipamento de broca para os clientes.

Uso do Core Broca

HYDX-4 completa plataforma hidráulica de perfuração do núcleo podetomar o lugar de produtos importados e ser aplicado nas áreas de geologia,metalurgia, minas de carvão, petróleo, gás natural e água subterrâneaexploração.

Parâmetros de perfuração Core Machines

Modelo		HYDX-4 completa hidráulica de perfuração Core
Motor a gasóleo	Modelo	Cummins  6BTA5.9-C180
	Poder	132kW
	Rapidez	2200rpm
Parâmetro fundamental da capacidade de perfuração	Φ55.5mmDrill Rig BQ	1000m
	Φ71 mmDrill Rig NQ	700m
	Φ89 mmDrill Rig HQ	500m
Capacidade Rotator	RPM	Quatro mudanças de velocidade de Stepless 0-1100rpm
	Max. Torque	4200N.m
	Retenção Diâmetro	Φ98mm
	Max. Capacidade de levantamento do eixo	150 kN,
	Max. Alimentação de Energia	60kN
Capacidade de grua principal	Elevar-alimentação (único fio)	57kN
	Diâmetro do fio de aço	12 milímetros
	Steel Wire Comprimento	50m
Capacidade de fio de aço talha	Elevar-alimentação (único fio)	12kN (tambor nua)
	Diâmetro do fio de aço	6 milímetros
	Steel Wire Comprimento	1000m
Mastro do total de perfuração hidráulico do núcleo	Mastro Altura	11m
	Mast Ajustar Ângulo	0 a 90 °
	Ângulo de perfuração	45 a 90 °
	Curso de alimentação	3,500 milímetro
	Desvio do Curso	600 mm
De outros	Peso	9,300 kg
	Dimensões  (L × W × H)	5100 × 2200 × 2890 milímetros
	Way transporte	Crawler
Mud modelo de bomba		BW-150
Âmbito de aperto		55,5 to110mm

Características do Núcleo de perfuração Máquinas

1. Crawler-tipo de layout, a alimentação elevantamento do rotator são movidos por um motor de série com engrenagem e corrente com uma longaacidente vascular cerebral, 3.5mstroke.
2. A rotação do fuso é accionado por umúnico motor. Tem quatro deslocamentos mecânicos, e a sua velocidade pode ser modificadapor pressão hidráulica com mudança stepless da velocidade.
3. O mastro tem a função de deslizamento eterra comovente; o eixo levantou e abaixou com cilindro do óleo, o que poderiaser dobrado para o transporte e armazenamento.
4. O eixo tem um buraco grande diâmetro eestrutura de alta precisão.
